Radiowe obserwacje Drogi Mlecznej
Europejski projekt edukacyjny
Hands-On Universe
Galeria
Poszukujemy miejsca dla radioteleskopu

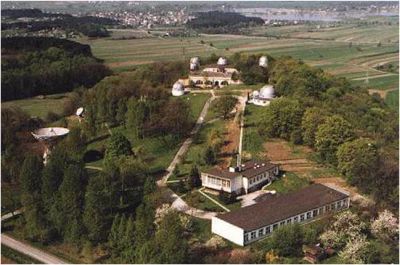

Gdzieś na terenie Obserwatorium...
O! Tutaj będzie dobrze!
Radioteleskop dotarł do Kakowa
 |  |  |

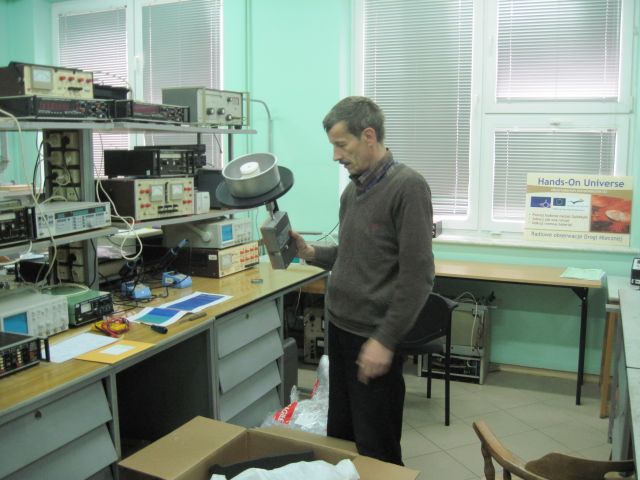

| Koniec podróży radioteleskopu! 25.10.2011 | Urządzamy dla niego specjalne stanowisko w Pracowni Elektronicznej. Tu sprawdzimy wszystkie jego części i wstępnie poskładamy. | To jest oświetlacz (ten okrągły) i odbiornik (skrzyneczka) |
 |  |  |

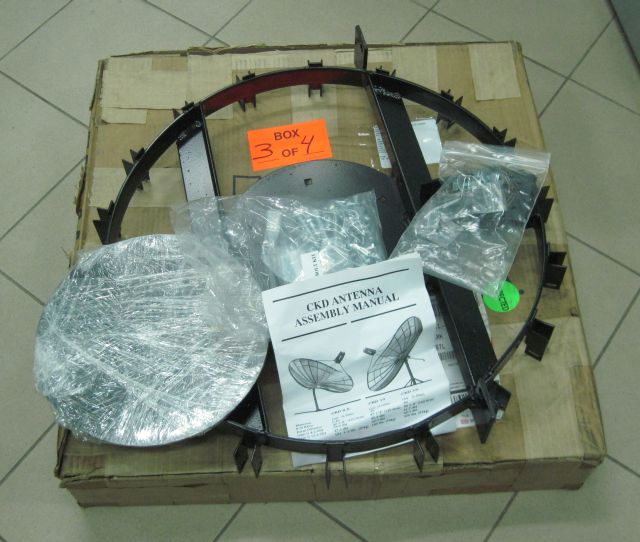

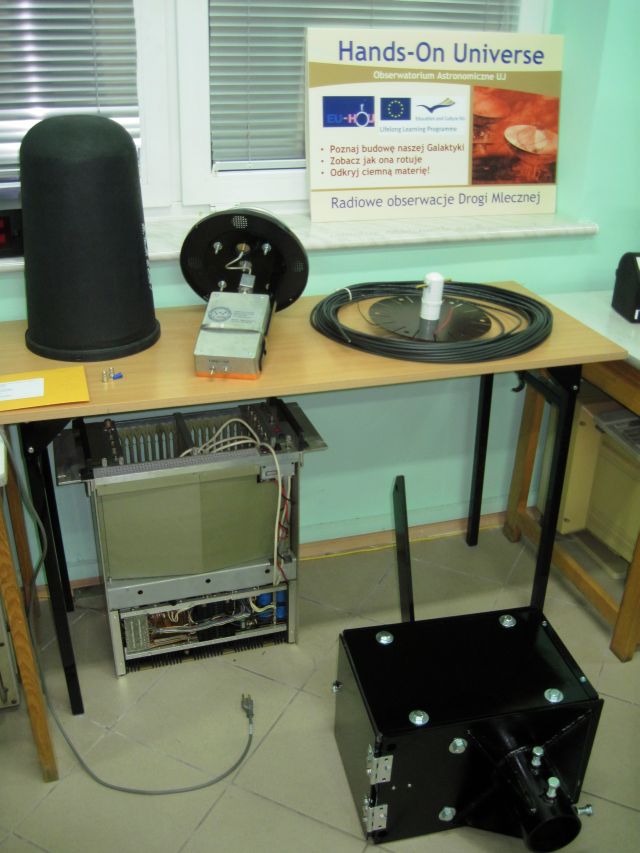

| Sporo tych różnych części... | 30m kabla do połączenia komputera z teleskopem | Nie ma co czekać, sprawdźmy czy to pasuje |
Testowanie
 |  |  |

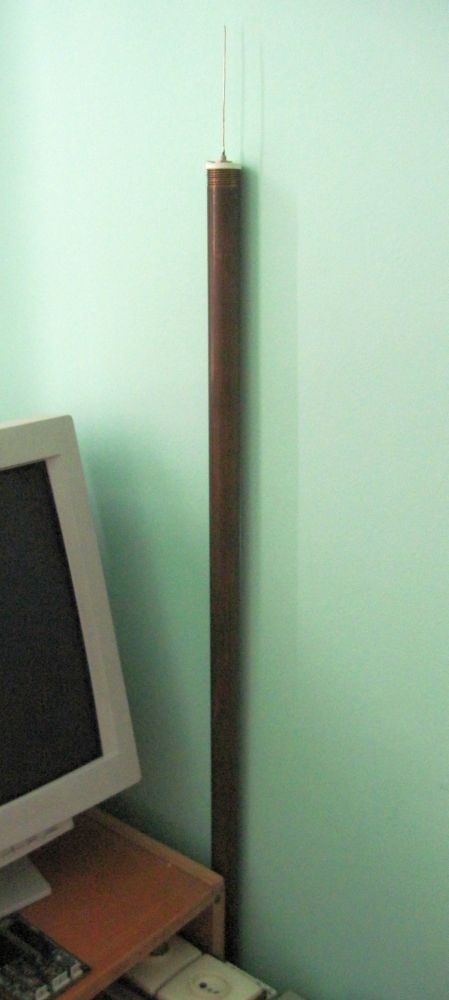

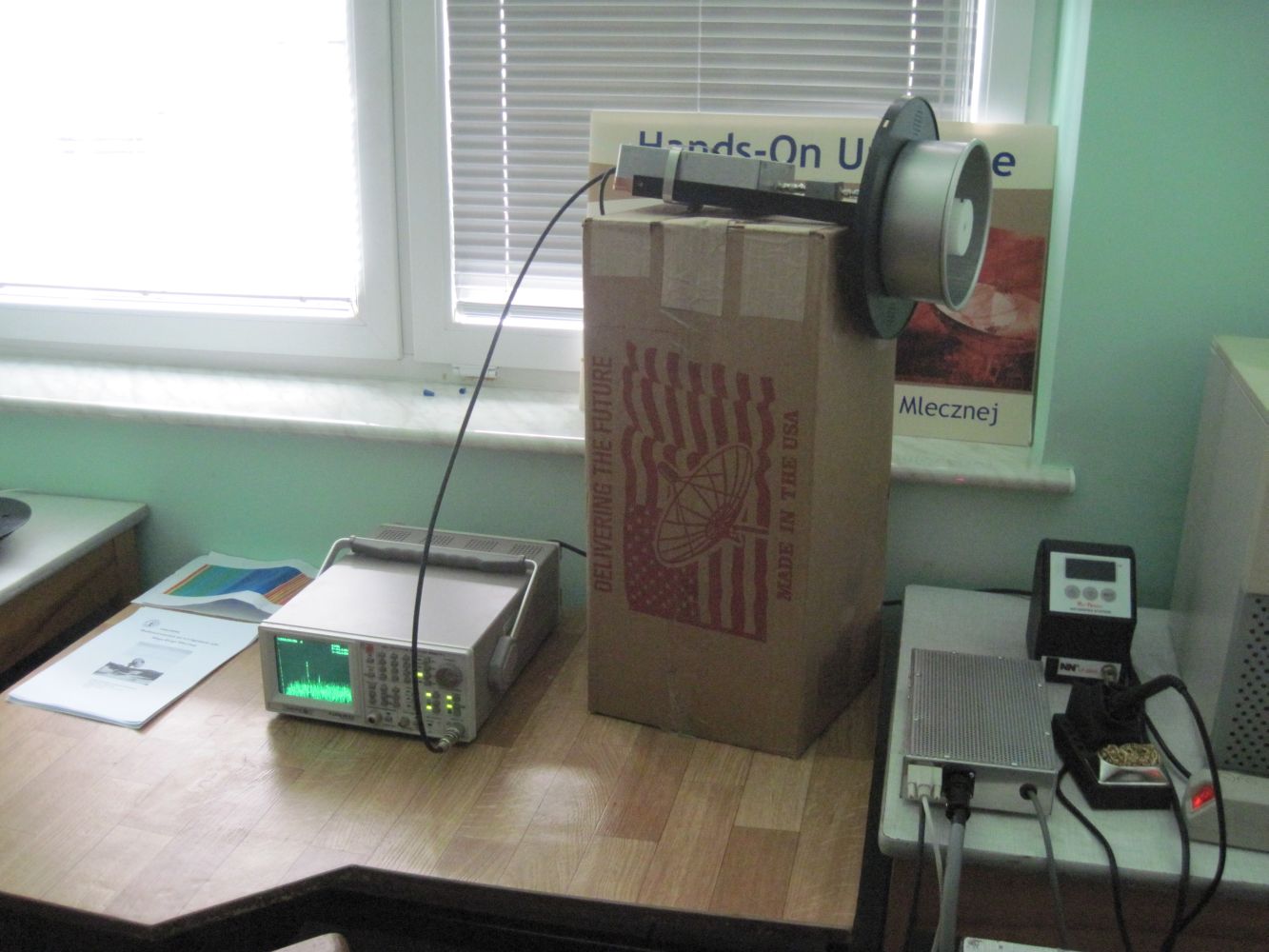

| Zbudowaliśmy prostą antenę (półfalówkę) i podłączyliśmy ją do generatora sygnałowego. Ustawiliśmy tak generator by imitował sygnał obłoku wodoru w Drodze Mlecznej (fala o długości 21cm). | Antene spiralną radioteleskopu połączyliśmy z odbiornikiem. Odbiornik podłączyliśmy do analizatora widma, aby podejrzeć jaki sygnał jest na wyjściu detektora. | Antena wraz z odbiornikiem zarejestrowały linię 21cm (czerwona strzałka)! A było to w przeddzień Święta Niepodległości, 10 listopada 2011. |
 | ||

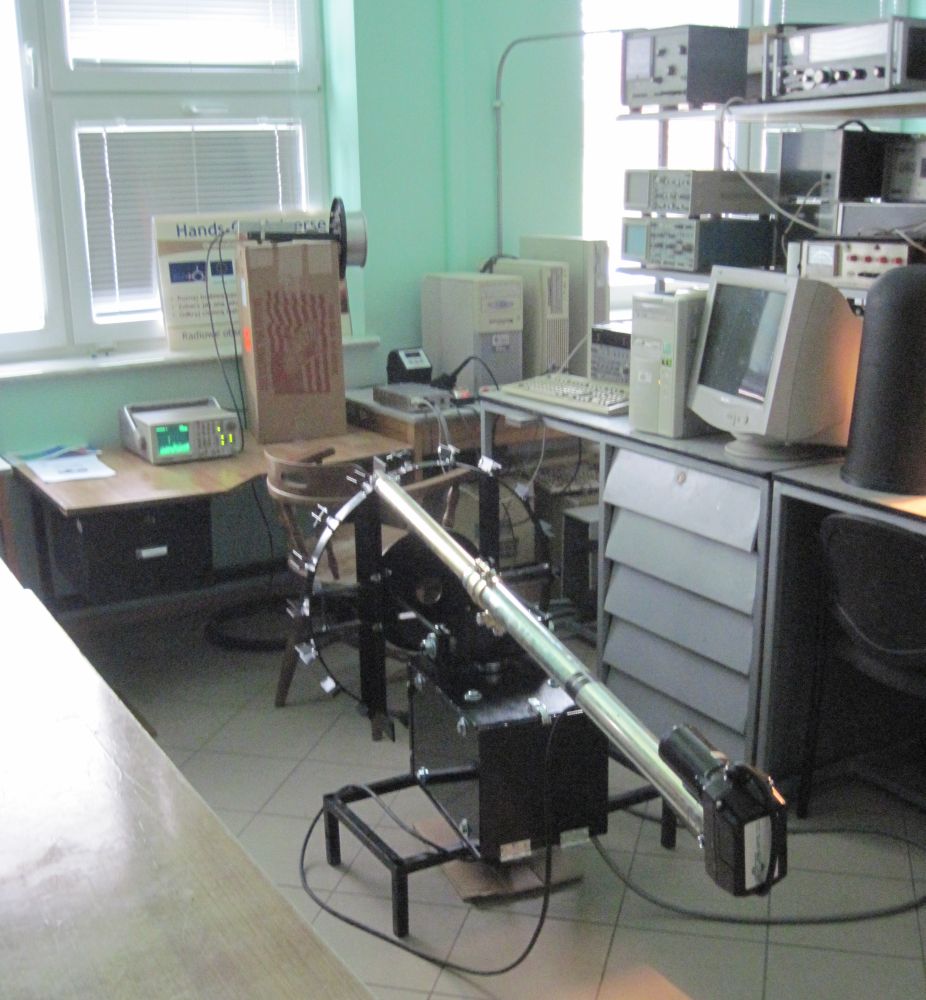

| Złożyliśmy też zespół napędowy. Trzeba teraz to wszystko podłączyć do komputera... |
Składanie
Przyszedł wreszcie czas na pełne złożenie radioteleskopu. Elementy mechanizmu napędowego zostały zaadaptowane do lokalnych warunków i zabezpieczone przed wpływem warunków atmosfrycznych w warsztacie mechanicznym Obserwatorium przez pana Mirka Pyzika i pana Mirka Suchana. Złożenie anteny i mechanizmu sterującego nastąpiło 1.12.2011. Z wielkim entuzjazmem uczestniczyli w tym liczni doktoranci i pracownicy Obserwatorium.
 |  |  |
 |  |  |
Więcej zdjęć ze składania radioteleskopu
Pierwsze "światło"

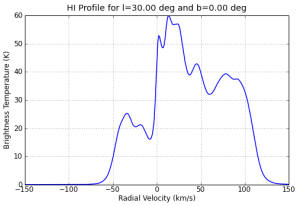

Pierwsze obserwacje radioteleskopu krakowskiego (1.12.2011)! Jakość uzyskiwanych widm jest bardzo dobra! Widoczne na poniższych obrazach "piki" to poruszające się z różnymi prędkościami obłoki wodoru w naszej Galaktyce. Z lewej strony pierwsze obserwacje naszym szkolnym radioteleskopem. Z prawej, dla porównania, obserwacje profesjonalnym radioteleskopem o średnicy 25m, opublikowane przez zawodowych astronomów.
| Nasz 3m radioteleskop krakowski | Porównanie z dużym 25m teleskopem w Holandii | |

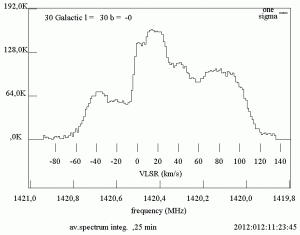

 | Współrzędne galaktyczne l=30, b=0 |  |

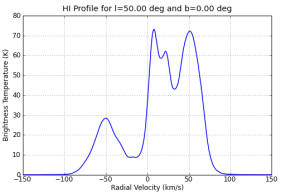

 | l=50, b=0 |  |

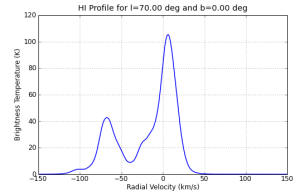

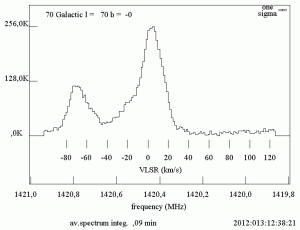

 | l=70, b=0 |  |

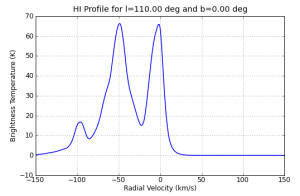

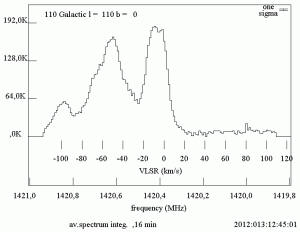

 | l=110, b=0 |  |
